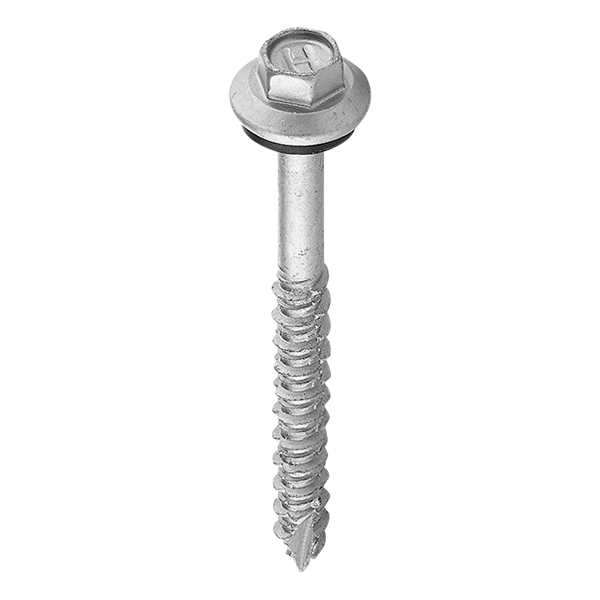

Parafuso Woodcon® Parafuso para Fixação de telhas em concreto e madeira

O parafuso WOODCON é utilizado para fixação de telhas em terças de concreto e madeira.
Sua aplicação é rápida e fácil, dispensando o uso de ganchos. Fabricado com revestimento Ecoseal que garante a elevada durabilidade do telhado. Além disso, seu design exclusivo promove a perfeita vedação da cobertura.

Substitua o gancho e ganhe produtividade
Seu sistema de rosca Hi-lo, permite a laminação diretamente no concreto e madeira, promovendo maior agilidade na montagem do telhado.

Alta Durabilidade
Exclusivo revestimento Ecoseal® em toda a superfície do fixador, garantindo maior durabilidade para a sua obra.

Cobertura sem goteiras

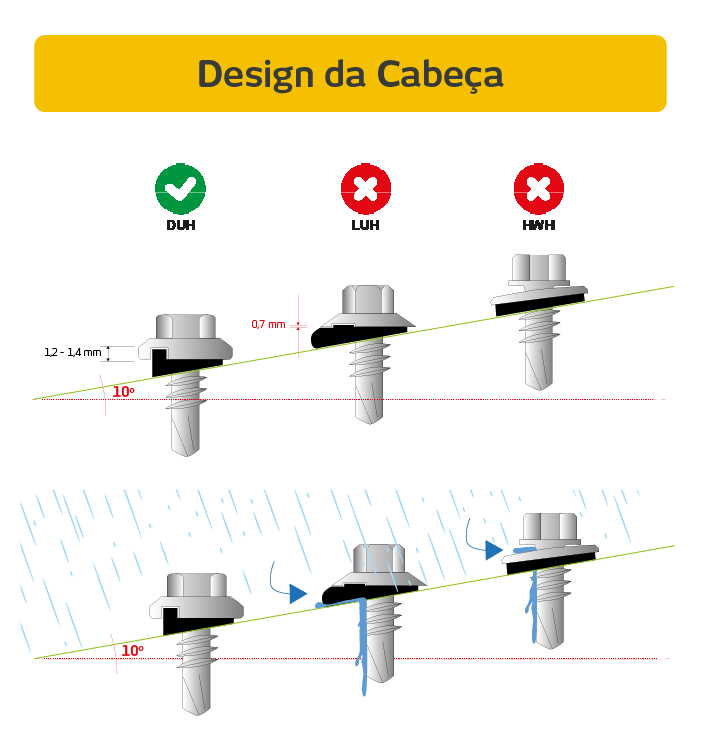

Sua cabeça flangeada com Design DUH e arruela EPDM embutida absorve até 10º de inclinação garantindo uma cobertura livre de goteiras

Benefícios

Maior produtividade na aplicação, dispensando o uso de ganchos.
Seu perfil Hi-lo, permite a laminação de rosca diretamente no concreto e madeira.
Revestimento em Ecoseal®, que promove excelente desempenho contra a corrosão (maresia e chuva ácida).
Design da cabeça DUH com arruela embutida de altíssima durabilidade (índice de pureza de 97%).
Ponta 17, confere a característica autoperfurante para aplicação em madeira, dispensando a realização de pré-furo.

Principais Aplicações

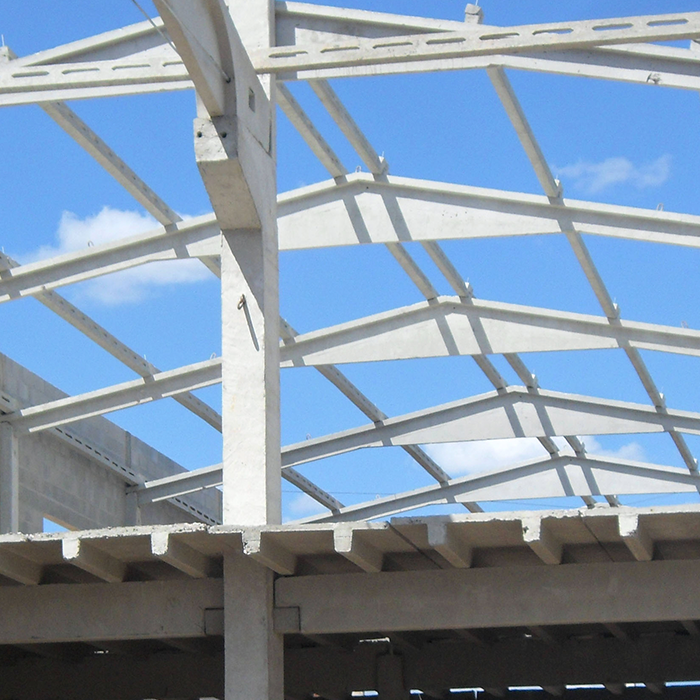

Fixação de telhas metálicas (singelas e termo acústicas), policarbonato em estruturas de concreto.
Fixação de telhas em fechamentos laterais.

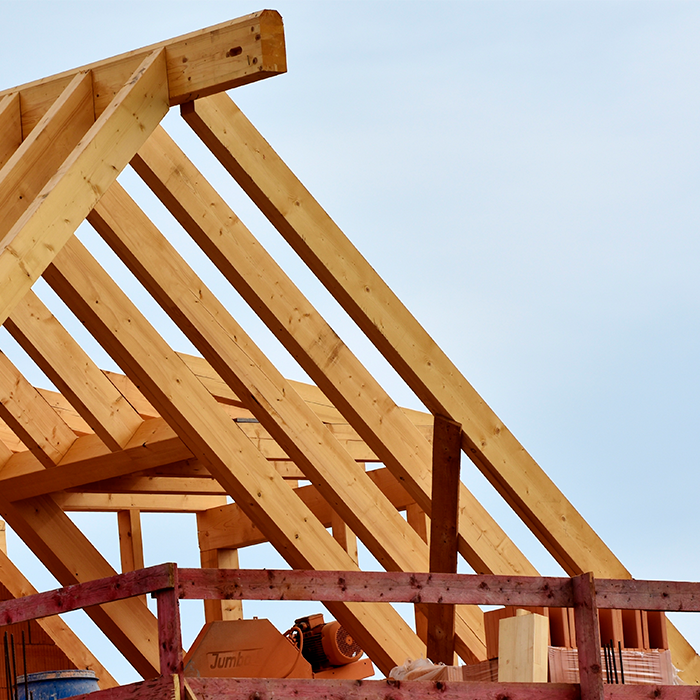

Fixações de telhas em terças de madeira.

Descrição Técnica
Vídeos
Dados comerciais
Dados técnicos
Modo de usar
Download

O parafuso WOODCON é um sistema não expansivo que possui arruela embutida e ponta 17. Para aplicações em concreto e bloco maciço e madeira.
Sua aplicação é rápida e fácil, dispensando o uso de ganchos em coberturas, além de sua ponta 17 conseguir perfurar madeiras com elevada resistência.
O Revestimento Ecoseal® e sistema DUH com arruela embutida garantem a maior durabilidade e estanqueidade para sua cobertura.

NORMAS E CERTIFICAÇÕES

selo-teste-de-salt-spray-maresia selo-teste-de-kesternich-chuva-acida

Produto

DESCRIÇÃO	ARRUELA	BROCA	REVESTIMENTO	CHAVE DE APERTO	QUANTIDADE POR EMBALAGEM (PÇ) FRACIONADA	QUANTIDADE POR EMBALAGEM (PÇ) MÁSTER
M5x40	EPDM	4MM	ECOSEAL 20K	5/16”	100	1000
M6x70	EPDM	5MM	ECOSEAL 20K	5/16”	100	1000
M6x100	EPDM	5MM	ECOSEAL 20K	5/16”	100	1000
M6x125	EPDM	5MM	ECOSEAL 20K	5/16”	100	500
M6X175	EPDM	5MM	ECOSEAL 20K	5/16″	100	500

Material: aço carbono com tratamento térmico
Revestimento: Ecoseal 20k
Resistência à corrosão – Salt-Spray¹ (maresia): 500 horas
Resistência à corrosão – Kesternich² (chuva ácida): 20 ciclos

1 – Normas ASTM B117, ABNT NBR 8094 e DIN 50021 (corrosão vermelha).
2 – Norma DIN 50018 (admitindo 15% de corrosão vermelha na cabeça do parafuso).

Procedimento de Instalação:

	1. O primeiro passo é a seleção da parafusadeira correta para instalação do parafuso Woodcon.
	2. Na sequência recomenda-se realizar a regulagem do limitador de profundidade da parafusadeira.
	3. Após a preparação do equipamento, é recomendável realizar o pré-furo na chapa da telha (para que não ocorra o escareamento do furo). Para realização deste pré-furo na chapa metálica para as bitolas M5 e M6 recomenda-se furações com brocas de aço rápido de 4,5 e 5,5 mm respectivamente.

Aplicação em concreto:

	1. Após a realização do pré-furo na chapa da telha, é necessário realizar o pré-furo no concreto, com o diâmetro e embutimento necessário. Lembrando para os parafusos M6 e M5 as brocas de concreto devem ser 5 e 4 mm respectivamente.
	2. Na sequência basta realizar a aplicação do parafuso woodcon, com o auxílio da parafusadeira de alto torque.

Aplicação em madeira:

1. Após a realização do pré-furo na chapa da telha, basta aplicar o parafuso com o auxílio da parafusadeira. Como o parafuso woodcon possui a ponta 17 ele descarta a realização do pré-furo na madeira.

Observação: Não esqueça de utilizar o calço quando for em telha singela e na onda alta para não acontecer o amassamento da telha durante a aplicação do parafuso. É muito importante também estar atento ao tamanho das brocas (vide tabela – Dados comerciais).
